Voiles d'ombrage - Les massifs d'implantation des piliers
Voiles d'ombrages : Les massifs d'implantation des piliers.
Si vous avez besoin d'implanter des piliers pour supporter
votre voile d'ombrage, alors vous aurez besoin de creer des
"massifs".
Il s'agit d'ouvrages maçonnés formant le contrefort et
le soubassement
de vos piliers. En d'autres termes, il s'agit du scellement de vos
piliers.
Il va de soi que ceux-ci doivent être réalisés avec le plus grand
soin. Voici quelques recommandations .
Faites un trou en terre de dimensions minimum 40cm x 40cm.
La profondeur du trou doit être du tiers de la hauteur émergée.
Si votre poteau s'élève à 2.10 mètres au dessus du sol, alors
celui-ci devra être enterré de 2.10:3 = 70cm. Cela peut sembler
beaucoup, mais le respect de cette règle de maçon empirique vous met
à l'abri de surprises ultérieures, en particulier un jour de grand
vent. La hauteur totale de votre poteau sera donc de 2.10 + 0.7 =
2.80 mètres.
Dans
cet exemple creusez un trou* de 0.7m + 0.1m de profondeur, soit 0.80
mètres. Prenez soin de remplir le fond du trou de gravier sur une
hauteur de 10 cm. Cette précaution permettra d'évacuer les eaux
d'infiltration à la base de votre poteau. Ceci fait, la profondeur
su trou dans le sol devrait encore être de 0.70 mètres.
Prenez soin de transpercer votre poteau de part en part et en croix,
avec des fers à béton d'un diamètre 10mm. Cela permet d'offrir plus
de résistance à l'arrachement.

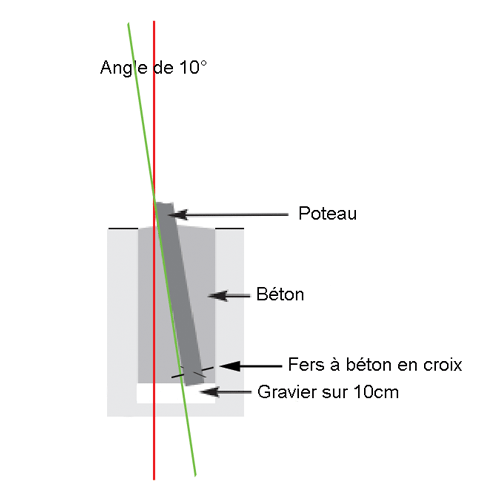

Disposez votre poteau dans le trou en le calant avec un angle de 10°
dans la direction opposée au sens de la traction de la voile
d'ombrage. Calez-le fermement dans cette position après avoir
contrôlé l'angle avec le rapporteur que vous aurez par exemple
emprunté à vos enfants (ou petits-enfants).
Coulez votre béton dans le trou. Prenez soin de surfacer le béton en
forme de léger dôme, pour évacuer les eaux pluviales loin du poteau
lui-même.
Laissez sécher une semaine entière,
avant d'appliquer un quelconque effort à votre réalisation.
Enfin si vous avez le moindre doute relatif à la réalisation de vos
massifs, n'hésitez pas à consulter un bureau d'études techniques ou
un architecte qui seuls pourront dimensionner et valider votre
projet.
* Avant de creuser le trou destiné à recevoir les massifs,
assurez-vous qu'il n'y ait pas de réseaux en-dessous (Eau, Gaz,
électricité, fibre, téléphone etc.)
